تفاصيل المنتج

رقم الموديل	HXF-200GB-12/24	مهلة	خلال 48 ساعة: للنماذج العادية
اسم العلامة التجارية	ووش / OEM		1-2 أسابيع: لطلبات OEM
مكان المنشأ	هونان، الصين	ضمان	3 سنوات
الحد الأدنى لكمية الطلب	100 قطعة/النموذج	نموذج السياسة	عينات مجانية 1-3 قطع/نموذج
التكلفة المخصصة	ملصق/طباعة مخصصة مجانًا؛ صناديق مخصصة مجانًا >1000 قطعة لكل منها؛
شروط الدفع	T/T، ويسترن يونيون، موني جرام	القدرة على التوريد	22,000 قطعةيوميا
خدمات ما بعد البيع	< 0.3% وفقًا للإحصائيات التي تم جمعها؛ استبدال المنتجات المعيبة بصور أو تفاصيل تطبيق أكثر إذا لزم الأمر
دعم المنافذ	قوانغتشو، شنتشن، شنغهاي، نينغبو، يي وو، موانئ البر الرئيسى الأخرى
سعر	مع الاستفسار التفصيلي، يمكن إرسال عرض أسعار دقيق عبر البريد الإلكتروني في غضون 24 ساعة؛ الاستفسار إلى: [البريد الإلكتروني محمي]

وصف المنتج

مواصفات المنتج

مصدر طاقة مقاوم للمطر من سلسلة WHOOSH HXF GB بقوة 24 فولت تيار مستمر 200 وات لإضاءة LED ولافتات LED ولوحات LED في المطارات والمترو

1) التصنيفات الأساسية

نموذج	الحجم/مم	مدخل	الناتج	تيار الخرج	ضمان
اتش اكس اف-200جي بي-12	171×100×50	تيار متردد 180~264 فولت	تيار مستمر 12 فولت	16.7 أمبير	3 سنوات
اتش اكس اف-200جي بي-24	171×100×50	تيار متردد 180~264 فولت	تيار مستمر 24 فولت	8.3 أمبير	3 سنوات

2) خصائص الإدخال

جهد الإدخال: تيار متردد 180-264 فولت

تردد الإدخال: 50/60 هرتز

تيار الإدخال: 2.5 أمبير كحد أقصى (محمل بالكامل عند الحد الأدنى لنطاق جهد الإدخال)

تيار الاندفاع: 80 أمبير كحد أقصى. بدء التشغيل البارد عند مدخل 240 فولت تيار متردد، مع حمل مقدر ودرجة حرارة محيطة 25 درجة مئوية.

تيار تسرب التيار المتردد: 0.25 مللي أمبير كحد أقصى عند مدخل 240 فولت تيار متردد

3) خصائص الإخراج

1. طاقة الخرج

الجهد االكهربى	الحد الأدنى للحمل	الحمل المقدر	الذروة عند 10 مللي ثانية	طاقة الخرج المقدرة
تيار مستمر 24 فولت	0أ	8.3 أمبير	240 واط	200 واط

2. تنظيم الخط

الجهد االكهربى	الحد الأدنى للحمل	الحمل المقدر	تنظيم الخط	تنظيم الحمل
تيار مستمر 24 فولت	0أ	8.3 أمبير	±3%	±5%

3. التموج والضوضاء

تحت الجهد الاسمي والحمل الاسمي، تكون التموجات والضوضاء على النحو التالي عند القياس بأقصى عرض نطاق 20 ميجا هرتز و47 ميكروفاراد/0.1 ميكروفاراد متوازية، متصلة بشكل متقاطع عند نقطة الاختبار.

الجهد االكهربى	التموج والضوضاء (الحد الأقصى)
24 فولت تيار مستمر	200 ملي فولت لكل 100000 ميكرو فولت

4وقت تأخير التشغيل: 2 ثانية كحد أقصى عند مدخل 220 فولت تيار متردد وأقصى حمل عند المخرج.

5. زمن الارتفاع: 400 مللي ثانية كحد أقصى عند مدخل 220 فولت تيار متردد ومخرج أقصى حمل.

6. الكفاءة: 85% كحد أدنى، عند جهد الدخل 220 فولت تيار متردد وكفاءة حساب الحمل الكامل.

7. تجاوز الحد الأقصى: 8% عند تشغيل مصدر الطاقة أو إيقاف تشغيله.

4) وظائف الحماية:

1. حماية من الدائرة القصيرة: يتم استردادها تلقائيًا عند إزالة أخطاء الدائرة القصيرة.

2. حماية من التيار الزائد: يتم استردادها تلقائيًا عند إزالة أخطاء التيار الزائد.

3. حماية من الحمل الزائد: يتم استردادها تلقائيًا عند إزالة أخطاء التيار الزائد.

4. حماية من الجهد الزائد: مقفلة. أعد التشغيل للتعافي.

5) الاختبار:

اختبار السقوط، اختبار رذاذ الملح، اختبار الارتفاع المفاجئ، اختبار الشيخوخة، اختبار البرق، اختبار تغير درجة الحرارة وما إلى ذلك.

6) متطلبات السلامة

1. معيار السلامة: السلامة: التصميم وفقًا للمعيار IEC60950.

2. القوة العازلة Hi-Pot:
من الأساسي إلى الثانوي: 1200 فولت تيار متردد/10 مللي أمبير/60 ثانية لاختبار النوع.
أساسي للحالة: 1200Vac/10mA/60S لاختبار النوع.

3. مقاومة العزل: من الابتدائي إلى الثانوي: 10MΩ كحد أدنى عند 500 فولت تيار مستمر.



7) متطلبات EMI

تم تصميمه وفقًا للمعايير التالية:

1. قواعد الفئة ب من لجنة الاتصالات الفيدرالية

2. قواعد الفئة B من EN55022

3. GB9254-1998،GB17625.1-2003

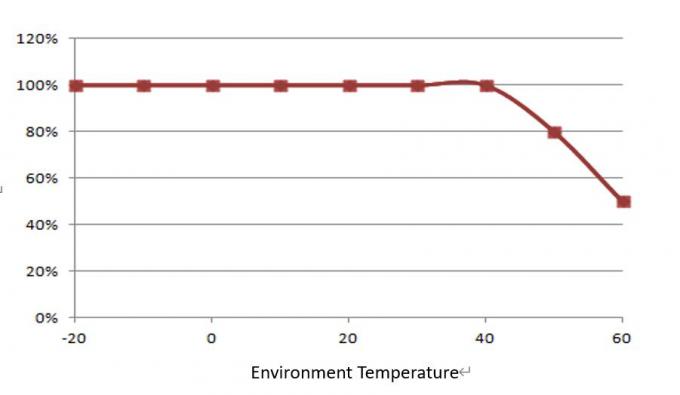

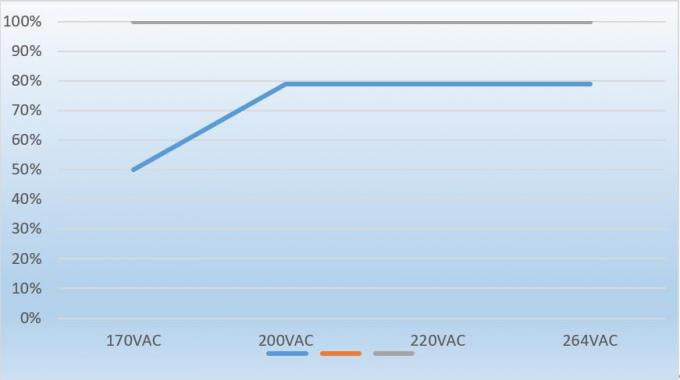

8) درجة حرارة الحمل والبيئة

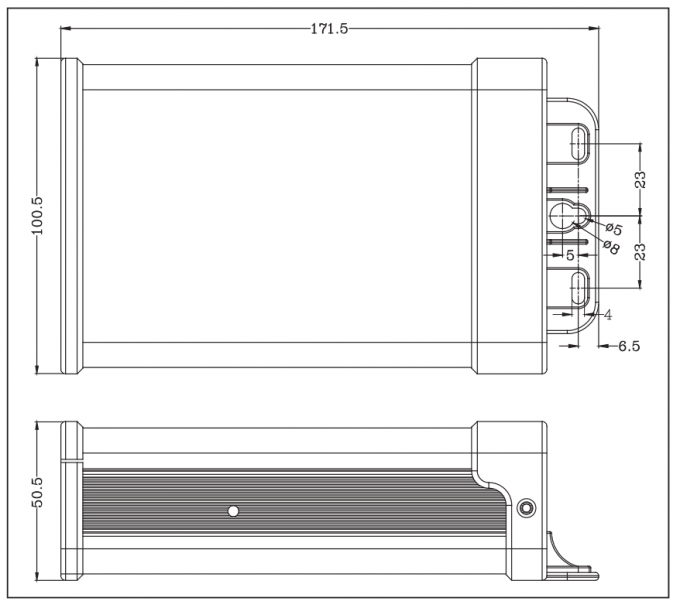

9) الهيكلي

10) OEM: تخصيص الملصق والصندوق الداخلي

11) تفاصيل التعبئة: 48 قطعة/كرتونة

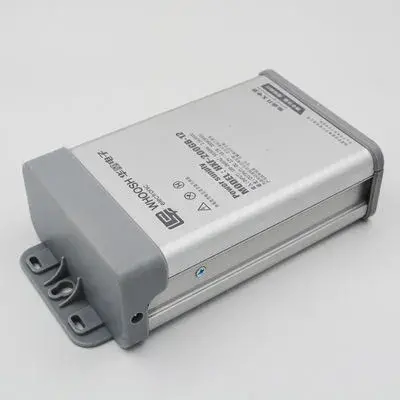

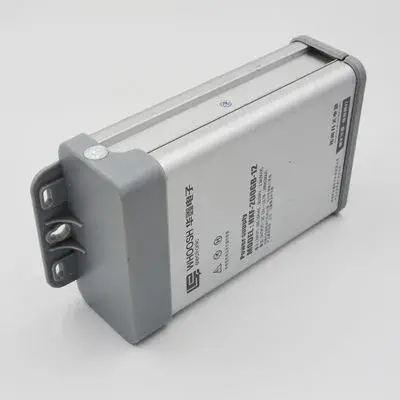

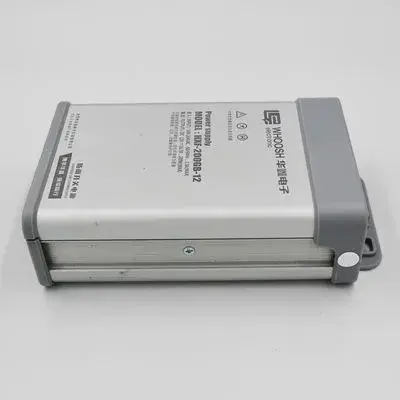

12) المزيد من صور المنتج:

مصدر طاقة LED WHOOSH 8.3A 200W IP62 24 فولت LED محول 3

سلسلة مزودات الطاقة المقاومة للمطر من سلسلة GB
نموذج	الحجم(مم)	الكفاءة(>)	مدخل	الناتج	قوة
اتش اكس اف-400جي بي-12	201×115×55	>85%	180~264 فولت تيار متردد	12 فولت/33.3 أمبير	400 واط
اتش اكس اف-400جي بي-24	201×115×55	>87%	180~264 فولت تيار متردد	24 فولت/16.7 أمبير	400 واط
اتش اكس اف-300جي بي-12	198×100×50	>85%	180~264 فولت تيار متردد	12 فولت/25 أمبير	300 واط
اتش اكس اف-200جي بي-12	171.5×100×50	>87%	180~264 فولت تيار متردد	12 فولت/16.7 أمبير	200 واط
اتش اكس اف-200جي بي-24	171.5×100×50	>85%	180~264 فولت تيار متردد	12 فولت/8.3 أمبير	200 واط
اتش اكس اف-150جي بي-12	185.5×73×41	>87%	180~264 فولت تيار متردد	12 فولت/12.5 أمبير	150 واط
اتش اكس اف-60جي بي-12	128×73×41	>85%	180~264 فولت تيار متردد	12 فولت/5 أمبير	60 واط
