تفاصيل المنتج

رقم الموديل	اتش اكس-200 سي بي ال-12/24	مهلة	خلال 48 ساعة: للنماذج العادية
اسم العلامة التجارية	ووش / OEM		1-2 أسابيع: لطلبات OEM
مكان المنشأ	هونان، الصين	ضمان	3 سنوات
الحد الأدنى لكمية الطلب	100 قطعة/النموذج	نموذج السياسة	عينات مجانية 1-3 قطع/نموذج
التكلفة المخصصة	ملصق/طباعة مخصصة مجانًا؛ صناديق مخصصة مجانًا >1000 قطعة لكل منها؛
شروط الدفع	T/T، ويسترن يونيون، موني جرام	القدرة على التوريد	22,000 قطعةيوميا
خدمات ما بعد البيع	< 0.3% وفقًا للإحصائيات التي تم جمعها؛ استبدال المنتجات المعيبة بصور أو تفاصيل تطبيق أكثر إذا لزم الأمر
دعم المنافذ	قوانغتشو، شنتشن، شنغهاي، نينغبو، يي وو، موانئ البر الرئيسى الأخرى
سعر	مع الاستفسار التفصيلي، يمكن إرسال عرض أسعار دقيق عبر البريد الإلكتروني في غضون 24 ساعة؛ الاستفسار إلى: [البريد الإلكتروني محمي]

وصف المنتج

مواصفات المنتج

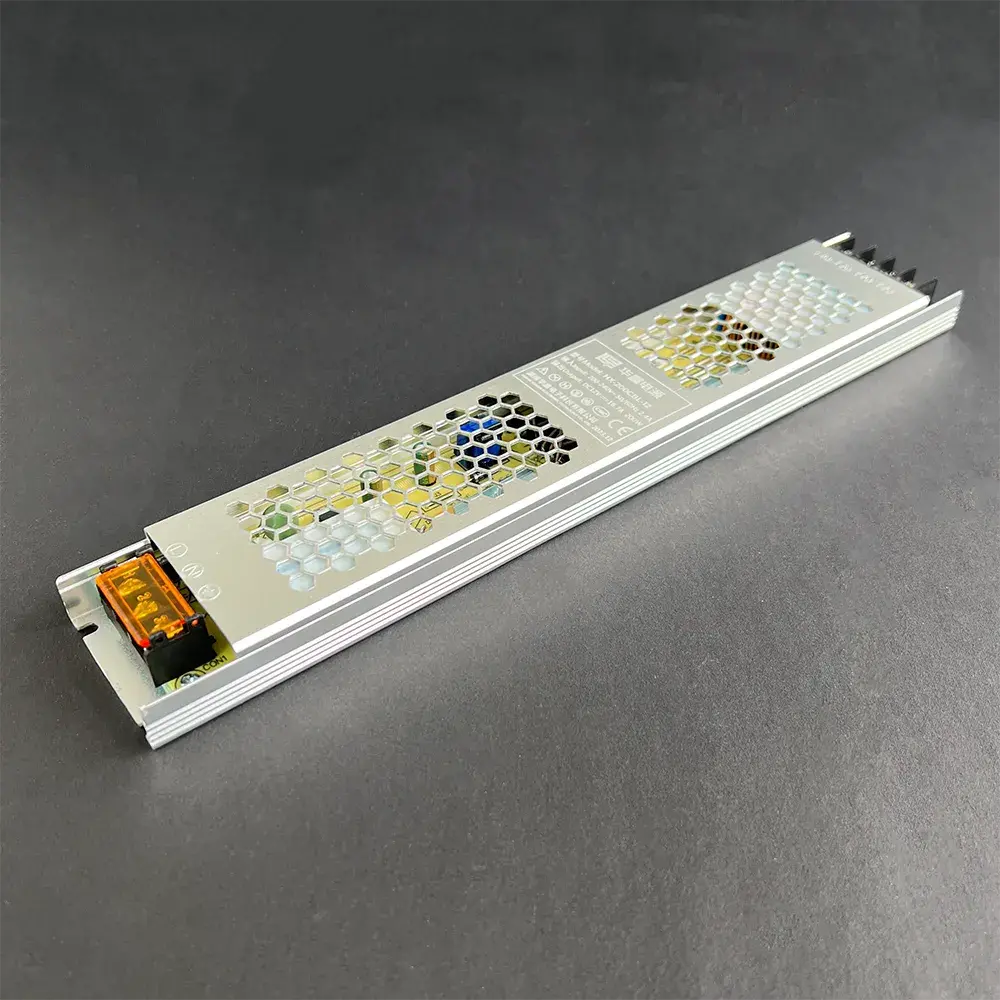

مصدر طاقة صندوق إضاءة LED بقوة 200 وات من تيار متردد 220 فولت إلى تيار مستمر 24 فولت 8.3 أمبير مع غلاف لامع

1)التصنيفات

نموذج	الحجم/مم	مدخل	الناتج	تيار الخرج	ضمان
اتش اكس-200 سي بي ال-12	315.5×54.5×23	تيار متردد 180~264 فولت	تيار مستمر 12 فولت	16.7 أمبير	3 سنوات
اتش اكس-200 سي بي ال-24	315.5×54.5×23	تيار متردد 180~264 فولت	تيار مستمر 24 فولت	8.33أ	3 سنوات

2) خصائص الإدخال

جهد الإدخال: تيار متردد 180-264 فولت

تردد الإدخال: 50/60 هرتز

تيار الإدخال: 2.1 أمبير كحد أقصى (محمل بالكامل عند الحد الأدنى لنطاق جهد الإدخال)

تيار الاندفاع: 80 أمبير كحد أقصى. بدء التشغيل البارد عند مدخل 240 فولت تيار متردد، مع حمل مقدر ودرجة حرارة محيطة 25 درجة مئوية.

تيار تسرب التيار المتردد: 3.5 مللي أمبير كحد أقصى عند مدخل 240 فولت تيار متردد

3) خصائص الإخراج

1. طاقة الخرج

الجهد االكهربى	الحد الأدنى للحمل	الحمل المقدر	الذروة عند 10 مللي ثانية	طاقة الخرج المقدرة
تيار مستمر 12 فولت	0أ	16. 7أ	240 واط	200 واط
تيار مستمر 24 فولت	0أ	8. 3أ	240 واط	200 واط

2. تنظيم الخط

الجهد االكهربى	الحد الأدنى للحمل	الحمل المقدر	تنظيم الخط	تنظيم الحمل
تيار مستمر 12 فولت	0أ	16. 7أ	±3%	±5%
تيار مستمر 24 فولت	0أ	8. 3أ	±3%	±5%

3. التموج والضوضاء

تحت الجهد الاسمي والحمل الاسمي، تكون التموجات والضوضاء على النحو التالي عند القياس بأقصى عرض نطاق 20 ميجا هرتز و47 ميكروفاراد/0.1 ميكروفاراد متوازية، متصلة بشكل متقاطع عند نقطة الاختبار.

الجهد االكهربى	التموج والضوضاء (الحد الأقصى)
12 فولت تيار مستمر	300 ملي فولت لكل جزء
24 فولت تيار مستمر	300 ملي فولت لكل جزء

4. قم بتشغيل وقت التأخير: 2 ثانية كحد أقصى عند مدخل 220 فولت تيار متردد وحمل أقصى عند المخرج.

5. زمن الارتفاع: 400 مللي ثانية كحد أقصى عند مدخل 220 فولت تيار متردد ومخرج أقصى حمل.

6. الكفاءة: 86% الحد الأدنى، عند جهد الدخل 220 فولت تيار متردد وكفاءة حساب الحمل الكامل.

7. تجاوز الحد الأقصى: 10% كحد أقصى عند تشغيل مصدر الطاقة أو إيقاف تشغيله.

4) وظائف الحماية:

1. حماية من الدائرة القصيرة: يتم استردادها تلقائيًا عند إزالة أخطاء الدائرة القصيرة.

2. حماية من التيار الزائد: يتم استردادها تلقائيًا عند إزالة أخطاء التيار الزائد.

3. حماية من الحمل الزائد: يتم استردادها تلقائيًا عند إزالة أخطاء التيار الزائد.

5) الاختبار

اختبار السقوط، اختبار رذاذ الملح، اختبار الارتفاع المفاجئ، اختبار الشيخوخة، اختبار البرق، اختبار تغير درجة الحرارة وما إلى ذلك.

6) متطلبات السلامة

1معيار السلامة:

السلامة: تصميم حسب معيار IEC60950.

2. القوة العازلة Hi-Pot:
من الأساسي إلى الثانوي: 1200 فولت تيار متردد/10 مللي أمبير/60 ثانية لاختبار النوع.
أساسي للحالة: 1200Vac/10mA/60S لاختبار النوع.

3. مقاومة العزل: من الابتدائي إلى الثانوي: 10MΩ دقيقة عند 500 فولت تيار مستمر.

7) متطلبات EMI

تم تصميمه وفقًا للمعايير التالية:

1. قواعد الفئة ب من لجنة الاتصالات الفيدرالية
2. قواعد الفئة B من EN55022
3. GB9254-1998،GB17625.1-2003

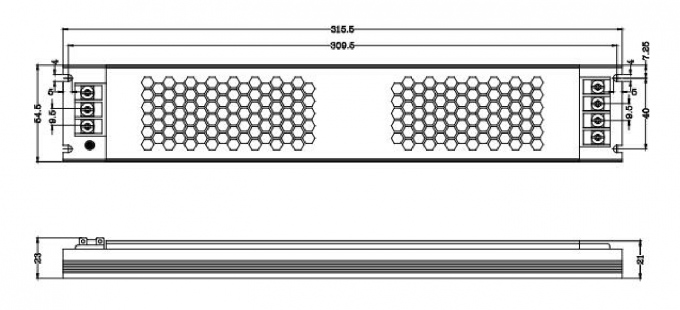

8) الهيكلي

9) الشركة المصنعة للمعدات الأصلية

تخصيص الملصق والصندوق الداخلي

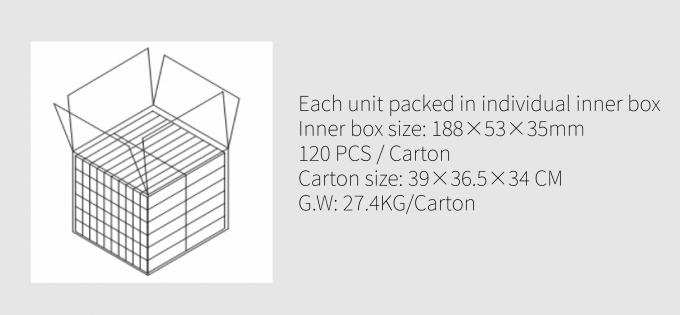

10) تفاصيل التعبئة والتغليف

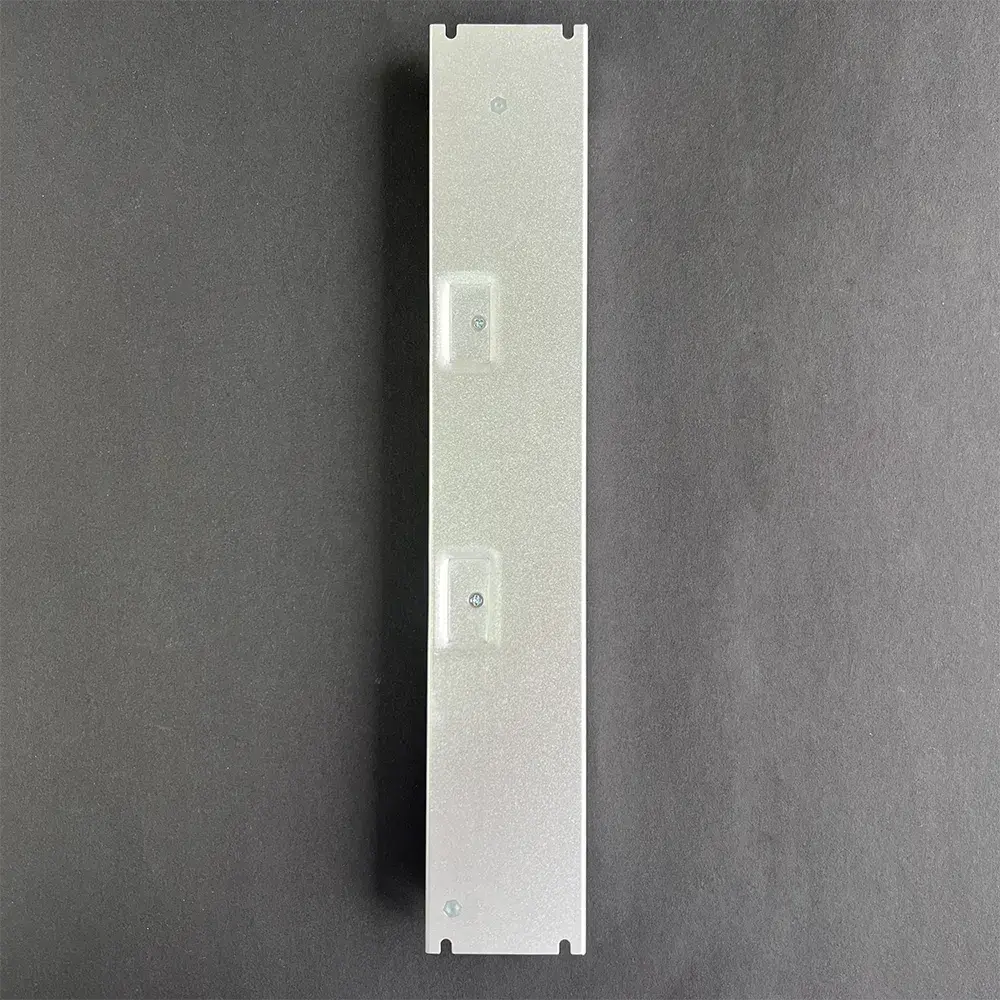

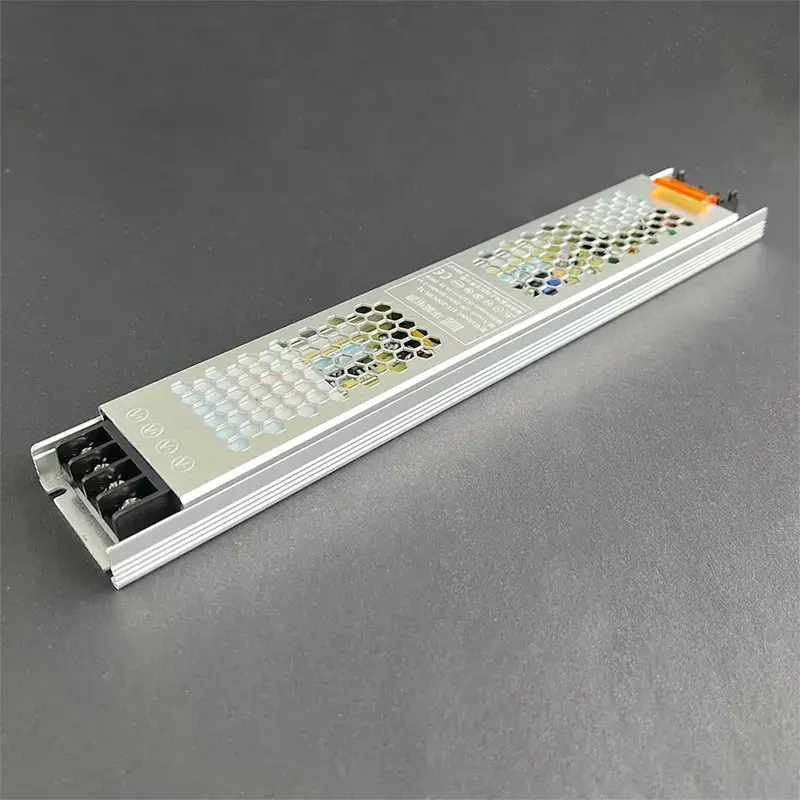

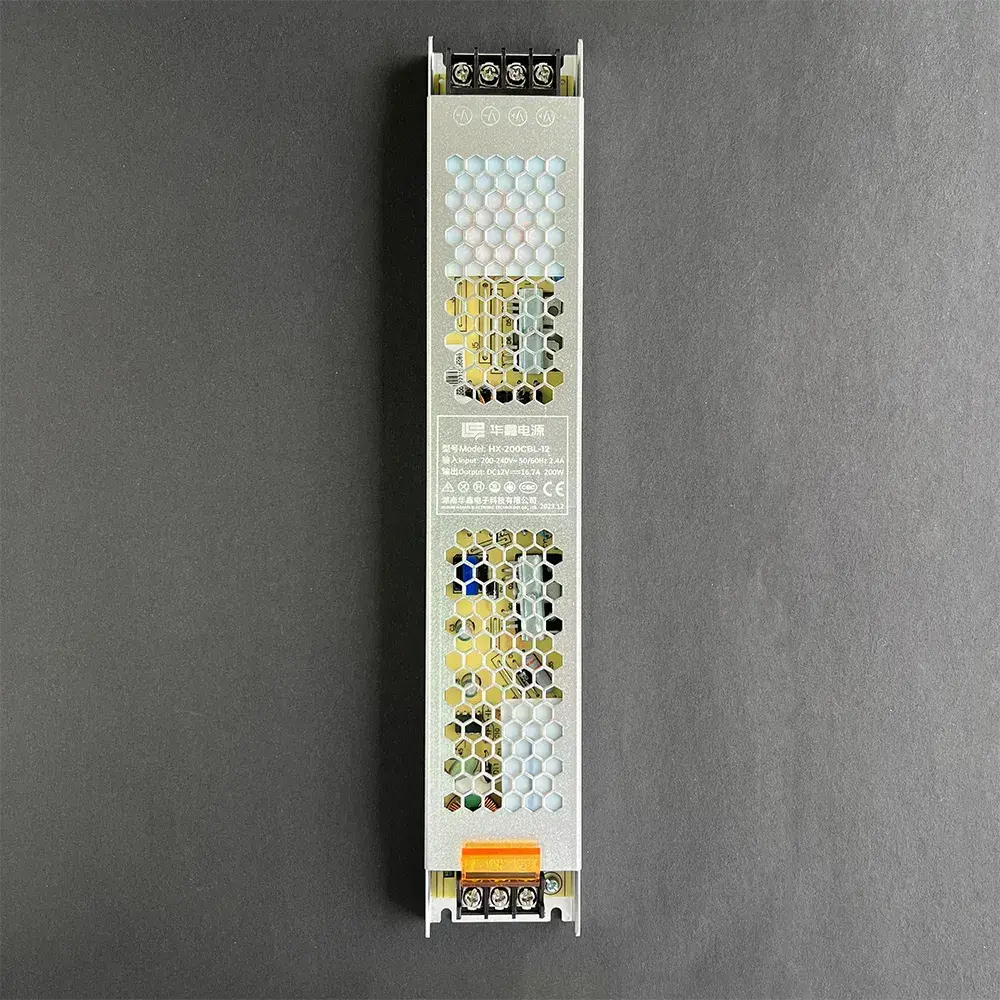

11) المزيد من صور المنتج

سلسلة HX-***CBL كاملة، ضمان لمدة 3 سنوات، سلسلة إمدادات الطاقة LED النحيفة

نموذج	المقاس طول*عرض*ارتفاع	قوة	مدخل	الناتج	تبريد	مستوى IP	ضمان	PCS/CTN	CTN / CM	جيجاوات لكل كرتون (كجم)
اتش اكس-60 سي بي ال-12/24	155*54.5*23	60 واط	تيار متردد 200-240 فولت	تيار مستمر 12 فولت 5 أمبير تيار مستمر 24 فولت 2.5 أمبير	لا يوجد مروحة	IP20	3 سنوات	120	46*29*28	20.0
اتش اكس-150 سي بي ال-12/24	234*54.5*23	150 واط	تيار متردد 200-240 فولت	تيار مستمر 12 فولت 12.5 أمبير تيار مستمر 24 فولت 6.25 أمبير	لا يوجد مروحة	IP20	3 سنوات	60	35*25*32	18.5
اتش اكس-200 سي بي ال-12/24	315.5*54.5*23	200 واط	تيار متردد 200-240 فولت	تيار مستمر 12 فولت 16.7 أمبير تيار مستمر 24 فولت 8.3 أمبير	لا يوجد مروحة	IP20	3 سنوات	50	34*30*32	19.2
اتش اكس-300 سي بي ال-12/24	348*54.5*23	300 واط	تيار متردد 200-240 فولت	تيار مستمر 12 فولت 25 أمبير تيار مستمر 24 فولت 12.5 أمبير	لا يوجد مروحة	IP20	3 سنوات	50	39*37*26	21.5
